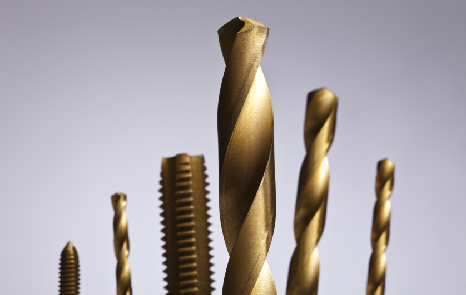

Gwintowniki wysokowydajne – rozwiązania dla przemysłu
W nowoczesnej obróbce skrawaniem gwintowanie jest jednym z najbardziej krytycznych etapów procesu produkcyjnego. Często odbywa się na samym końcu cyklu obróbczego, co oznacza, że ewentualna awaria narzędzia generuje ogromne straty związane z uszkodzeniem niemal gotowego detalu. W odpowiedzi na te wyzwania, ART-MET dostarcza gwintowniki wysokowydajne, które redefiniują standardy niezawodności i szybkości pracy w najtrudniejszych materiałach konstrukcyjnych.
Dlaczego warto postawić na gwintowniki wysokowydajne?
Standardowe narzędzia maszynowe często nie radzą sobie z dynamicznie rosnącymi wymaganiami przemysłu. Gwintowniki wysokowydajne różnią się od nich kluczowymi aspektami konstrukcyjnymi:
- Zastosowane materiały: Wykonane z najwyższej jakości stali szybkotnącej z domieszką kobaltu (HSSE-Co) lub produkowane metodą metalurgii proszków (HSSE-PM), co gwarantuje ekstremalną twardość i odporność na pękanie.
- Zaawansowane powłoki PVD: Specjalistyczne warstwy TiN, TiAlN czy TiCN redukują tarcie, zapobiegają narostom i pozwalają na pracę przy prędkościach nieosiągalnych dla narzędzi bez powłok.
- Geometria dedykowana: Precyzyjnie zaprojektowane kąty natarcia i przyłożenia oraz zoptymalizowane przestrzenie wiórowe minimalizują opory skrawania.
Podział technologiczny: Otwory przelotowe vs. nieprzelotowe
Podstawą doboru gwintownika HPC jest rodzaj otworu, który determinuje sposób ewakuacji wiórów – jeden z najważniejszych czynników wpływających na trwałość narzędzia.
Gwintowniki z nakrojem B (Otwory przelotowe)
W operacjach przelotowych stosujemy gwintowniki o rowkach prostych ze skośną powierzchnią natarcia. Taka konstrukcja sprawia, że wiór jest wypychany do przodu, zgodnie z kierunkiem posuwu. Zapobiega to zakleszczaniu się materiału w rowkach i minimalizuje ryzyko pęknięcia narzędzia przy wycofywaniu.
Gwintowniki z rowkami skrętnymi (Otwory nieprzelotowe)
W przypadku otworów „ślepych” kluczowe jest sprawne wyprowadzenie wióra w górę, poza strefę skrawania. Gwintowniki te posiadają rowki skręcone pod kątem 35°, 40° lub 45° (nakrój C lub E). Działają one jak śruba archimedesowa, co pozwala na bezpieczne gwintowanie na głębokość sięgającą nawet 3xD (trzykrotność średnicy).
Zastosowanie materiałowe i parametry pracy
Profesjonalny dobór narzędzia opiera się na klasyfikacji materiałowej ISO. Każda grupa wymaga innej charakterystyki krawędzi tnącej.
| Grupa materiałowa | Przeznaczenie | Zalecana powłoka | Prędkość vc [m/min] |
|---|---|---|---|
| ISO P | Stale konstrukcyjne i stopowe | 5° do 8° | 15 - 40 |
| ISO M | Stal nierdzewna i kwasoodporna | 6° do 10° | 6 - 15 |
| ISO K | Żeliwo szare i sferoidalne | 10° do 15° | 10 - 30 |
| ISO S | Tytan i superstopy żaroodporne | 8° do 12° | 3 - 10 |
| ISO H |
Materiały hartowane (>45 HRC) | xdfh | 2 - 6 |
Uwaga: Podane parametry są orientacyjne i zależą od rodzaju chłodzenia oraz sztywności układu OUPN.
Innowacja w chłodzeniu: Gwintowniki z kanałami wewnętrznymi (IKZ)
W najbardziej wymagających procesach HPC standardem staje się system Internal Cooling (IKZ). Gwintowniki z wewnętrznym doprowadzeniem chłodziwa pod wysokim ciśnieniem to rozwiązanie bezkonkurencyjne pod względem wydajności.
- Chłodzenie bezpośrednie: Chłodziwo trafia precyzyjnie w miejsce styku ostrza z materiałem, redukując temperaturę o kilkadziesiąt procent.
- Wypłukiwanie wiórów: Wysokie ciśnienie chłodziwa (często powyżej 20 bar) wymusza natychmiastowe usunięcie wiórów z dna otworu, co eliminuje ich ponowne skrawanie i miażdżenie.
- Zwiększona prędkość: Dzięki IKZ można podnieść prędkość skrawania o min. 30%, co realnie skraca czas cyklu produkcyjnego.
Troubleshooting – Rozwiązywanie problemów w gwintowaniu HPC
Jako partner techniczny ART-MET nie tylko dostarczamy narzędzia, ale pomagamy w ich optymalizacji. Oto najczęstsze błędy i sposoby ich eliminacji:
- Zrywanie gwintu przy wyjściu: Najczęściej spowodowane brakiem synchronizacji obrotów z posuwem. Rozwiązaniem jest stosowanie oprawek z kompensacją osiową lub funkcji Rigid Tapping (sztywne gwintowanie) w maszynie CNC.
- Przekroczenie tolerancji: Jeśli sprawdzian gwintowy wchodzi zbyt luźno, winne może być bicie promieniowe oprawki. Warto również zweryfikować, czy dla materiałów o dużej sprężystości (np. tworzywa, nierdzewka) nie należy zastosować gwintownika w nadwymiarowej klasie 6G.
- Wykruszanie się ostrza: Sygnał zbyt wysokiej prędkości skrawania lub niestabilnego chłodzenia (szok termiczny).
Eksperckie wsparcie ART-MET – gwintowniki wysokowydajne
Dobór gwintownika wysokowydajnego to proces, który wymaga analizy technicznej. Potrzebujesz wsparcia lub zamiennika dla aktualnie używanych narzędzi? Nasi inżynierowie pomogą dobrać geometrię i powłokę, która najlepiej sprawdzi się w Twoim procesie produkcyjnym.
